| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | Jin Hongxiang |
| إصدار الشهادات: | CE |
| رقم الموديل: | 1510 |
| Document: | Product Brochure PDF |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة خشبية لسلامة التصدير |
| وقت التسليم: | 5-10 أيام أو التفاوض |
| القدرة على العرض: | 50 مجموعة / مجموعات شهريا |
| شرط: | جديد | الصناعات المعمول بها: | أنابيب البناء ، منتجات المعالجة ، الصفائح المعدنية للسيارات ، |
|---|---|---|---|
| ضمان المكونات الأساسية: | سنة واحدة | المكونات الأساسية: | PLC ، أجهزة الدقة ، جسم الإنسان الآلي ، مزود طاقة اللحام ، خزانة التحكم |

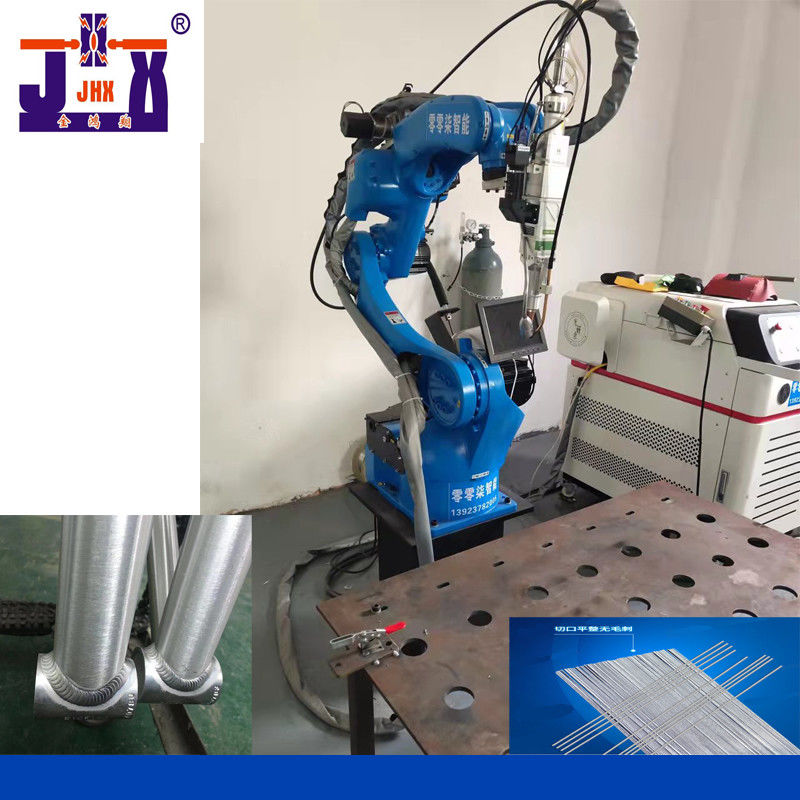

| اسم المنتج: | روبوت لحام الذراع الصناعي ذو 6 محاور | ضمان: | سنة واحدة |
| نقاط البيع الرئيسية: | مرنة ومستقرة ودائمة وعالية الدقة | الوزن (كجم): | 170 |
| الجهد االكهربى: | 380 فولت | تيار: | 50-60 هرتز |
| أبعاد: | 550 * 785 * 410 ملم | إستعمال: | اللحام |
| ميزة: | استقرار عالي السرعة | نوع العملية: | برمجة |
| أقصى تمديد للازدهار: | 1500 ملم | ميزة: | برمجة عمل تعسفية أوتوماتيكية بالكامل |
| وظيفة: | اللحام الآلي | مدخل الطاقة: | 380 فولت ، 50/60 هرتز |
| توفير خدمة ما بعد البيع: | قطع غيار مجانية ، دعم فني للفيديو ، دعم عبر الإنترنت | ميناء: | شنتشن، الصين |
| إبراز: | 1500 مللي متر ذراع لحام روبوت,روبوت ذراع لحام بالليزر,روبوت لحام بالليزر أوتوماتيكي بالكامل |
||
منتجات اللحام هي الألومنيوم والفولاذ المقاوم للصدأ والمكونات المعدنية الإلكترونية ،
التي تكون رفيعة أو صغيرة وتتطلب متطلبات لحام أعلى.عمومًا،
يمكن استخدام روبوتات اللحام بالليزر.
أفضل تكوين لروبوت اللحام بالليزر هذا:
| اسم التكوين | مشاعر ميمونة | كمية | |||
| جسم الإنسان الآلي | كارنوبو.CRP-RH14-10-W ، امتداد الذراع 1.44 م ، تحميل 20 كجم | 1 مجموعة | |||
| مجلس الوزراء السيطرة | CRP (جيل G4) خزانة تحكم متكاملة للتحكم في القيادة ، ستة محاور ربط. | 1 مجموعة | |||
| محول وقائي | محول الحماية من عزل التداخل المدمج في وحدة التحكم | 1PS | |||
| خط ربط | 6 م ربط خط التحكم | مجموعة واحدة | |||
| برمجة قلادة التدريس | دلاية تدريس بطول 6 أمتار ، شاشة رقمية تعمل باللمس | 1PS | |||
| بدء مربع التحكم | صندوق التحكم في بدء التشغيل القياسي ، خط 6 أمتار | 1PS | |||
| آلة اللحام بالليزر | آلة اللحام بالليزر Han's Yueming 1500W | 1 مجموعة | |||
| حزمة ملحقات آلة اللحام | حزمة ملحقات آلة اللحام | مجموعة واحدة | |||
| رأس الليزر | خاص باللحام الأوتوماتيكي (Shanghai Enhanced Laser) | مجموعة واحدة | |||
| خزان المياه | خزان مياه مدمج | 1 مجموعة | |||
| قاعدة تثبيت الروبوت | لحام وتشكيل صفيحة فولاذية كربونية بسمك 20 مم | 1PS | |||
خصائص أداء جسم الإنسان الآلي
· طول الذراع 1.44 متر.التصميم مضغوط للغاية ويمكن تثبيته بمرونة على الأرض أو رأسًا على عقب.
· مع مساحة عمل كبيرة وسرعة تشغيل سريعة ودقة عالية في تحديد المواقع المتكررة ، فهي مناسبة لمجموعة واسعة من تطبيقات اللحام.
· تم تجهيز لوحة توقف الطوارئ الآمنة المستقلة عن نظام التحكم ، وتم اعتماد دائرة مرحل السلامة لتوفير توقف طارئ مزدوج الدائرة لضمان موثوقية التوقف في حالات الطوارئ.
· جسم الروبوت يستخدم كابل خاص مرن للغاية.
· محول مدمج ثلاثي الأطوار يجعل 380 فولت و 220 فولت معزولين لمساعدة مصدر الطاقة أكثر استقرارًا.يمكن للمرشح المدمج ثلاثي الأطوار تحسين أداء EMC و EMI بشكل فعال.
· جسم الروبوت مزود بأنبوب غاز ثنائي الدائرة لتلبية طلب اللحام.
· القطر الداخلي للفتحة الوسطى ذات 6 محاور هو 44 مم ، ويمكنها تلبية متطلبات تركيب شعلة تبريد الماء وشعلة منفاخ.
· كابل لحام عالي المرونة مدمج.
قطعة عمل اللحام
المعلمات التقنية لجسم الروبوت
| نموذج | CRP-RH14-10-W | |
| شكل الذراع | مفاصل عمودية متعددة | |
| درجة من الحرية | 6 محاور | |
| الحمولة القصوى | 10 كجم | |
| دقة تحديد المواقع المتكررة | ± 0.08 مم | |
| أقصى مسافة تصل | 1454 ملم | |
| وزن جسم الإنسان الآلي | 170 كجم | |
| وضع التثبيت | الأرض ، رأسا على عقب تصاعد ، تصاعد الجدار | |
|
الحد الأقصى للسفر
|
المحور 1 | تصاعد أرضي / مقلوب -167 درجة ~ 167 درجة ، تثبيت على الحائط -30 درجة ~ 30 درجة |
| المحور 2 | -155 درجة ~ 90 درجة | |
| المحور 3 | -175 درجة ~ 240 درجة | |
| المحور 4 | -190 درجة ~ 190 درجة | |
| المحور 5 | -105 درجة ~ 130 درجة | |
| المحور 6 | -105 درجة ~ 130 درجة | |
|
المحور الأقصى
|
المحور 1 | 169 درجة / ثانية |
| المحور 2 | 169 درجة / ثانية | |
| المحور 3 | 169 درجة / ثانية | |
| المحور 4 | 301 درجة / س | |
| المحور 5 | 220 درجة / ثانية | |
| المحور 6 | 743 درجة / ثانية | |
|
مسموح به
|
المحور 4 | 20 نيوتن متر |
| المحور 5 | 5 20 نيوتن متر | |
| المحور 6 | 11 نانومتر | |
|
مسموح به
|
المحور 4 | 0.5 كجم م 2 |
| المحور 5 | 0.5 كجم م 2 | |
| المحور 6 | 0.16 كجم م 2 | |
|
التركيب
|
درجة الحرارة المحيطة | 0 ~ 45 ℃ |
| الرطوبة النسبية | 20 ~ 80٪ (بدون تكاثف) | |
| اهتزاز | أقل من 0.5 جرام | |
| آحرون | يجب أن يكون تركيب الروبوت بعيدًا عن: الغازات أو الغازات القابلة للاشتعال أو المسببة للتآكل. مصادر التداخل الكهربائية |
|
| مستوى IP | IP54 للجسم ، IP67 للمعصم | |
| ميزات ميزة | هيكل مدمج وسرعة عالية ودقة عالية وقابلية عالية للتوسع وسهولة التشغيل ، | |
| تطبيق | اللحام ، القطع ، التجميع ، المناولة ، الوسم ، الطحن |
