| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | Jin Hongxiang |
| إصدار الشهادات: | CE |
| رقم الموديل: | J2D-2-6 |
| Document: | Product Brochure PDF |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | تصدير حالة خشبية |
| وقت التسليم: | 5-10 أيام أو التفاوض |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| وظيفة: | ثني السلك الحديدي إلى أشكال مختلفة | نظام التحكم: | محرك سيرفو ، مخفض كوكبي |
|---|---|---|---|
| الصناعات المعمول بها: | معالجة وتشكيل الأسلاك | حجم السلك: | ø2-6mm |
| ضمان: | سنة واحدة | سرعة تغذية السلك: | 80 （م / دقيقة) |
| طلب: | تستخدم لتشكيل الحديد المسطح | ||
| إبراز: | آلة تشكيل إطار السلك الحديدي,آلة تشكيل الإطار 80m / min |
||

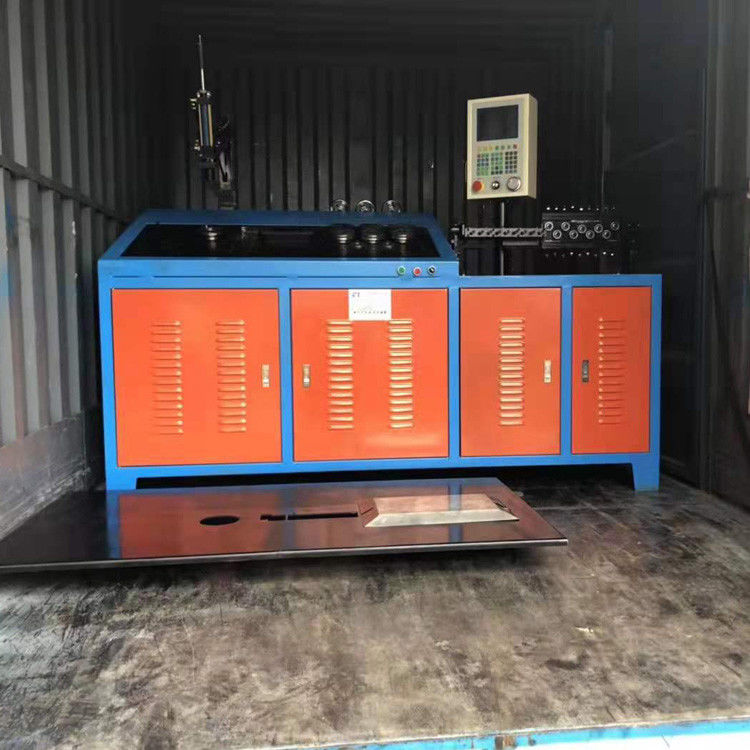

آلة قولبة لآلة تشكيل إطار المرآة آلة ثني سلة الإهليلج
وصف المنتج
آلة التشكيل ثنائية الأبعاد هي آلة تشكيل ثني الأسلاك ثنائية الأبعاد.يمكن تحقيق عملية تشكيل أشكال الأسلاك بمواصفات مختلفة من خلال التحولات المختلفة للقوالب.هناك تغذية مؤازرة + مجموعة قطع هيدروليكية ، تغذية مؤازرة + قطع مؤازر ومجموعة مؤازرة كاملة ، والتي يمكن اختيارها وفقًا لحجم المنتجات الفعلية لتحقيق أعلى أداء من حيث التكلفة.وفقًا لاحتياجات المنتجات ، يمكن أيضًا إضافة وظائف الشطب واللكم القوسي واللكم وغيرها من الوظائف لتحقيق تطبيق واستخدام أوسع.
يمكن استخدام الماكينة لتشكيل الأسلاك المستديرة ، والانحناء ، ويمكن استخدامها أيضًا في تشكيل الأسلاك المسطحة والانحناء.
خصائص أداء
1. 4 مجموعات من أجهزة عالية الدقة ، مجموعتان من مخفض التروس الحلزوني النجم عالي الدقة.التجميع المعقول ، السرعة والمستقرة ، الدقة ، الطبيعة البشرية.التصنيع الدقيق باستخدام الحاسب الآلي ، الخطأ الصغير ، معالجة العمود باستخدام الحاسب الآلي ، معالجة الطحن الخاصة ، معدات الطحن الدقيقة ، الدقة العالية ، الصلابة العالية ، المطابقة الدقيقة.
2. يحتوي نظام التحكم على مجموعة متنوعة من تحديد الوظائف يدويًا ، وشبه آليًا ، وتلقائيًا ، وهو مناسب لجهاز واحد.معالج عالي الأداء 32 بت ، يمكنه تخزين 2048 ملفًا.
3. يمكن أن يكون الرأس الدوار مجموعة متنوعة من الدوران ، ومجموعة متنوعة من دبابيس تحديد المواقع ، مما يجعل التشكيل أسرع ، ويوفر المزيد من الوقت ، وإعادة ضبط المحاذاة بسهولة.4. يتحكم المحول المستقل داخل الماكينة في المؤازرة عالية الطاقة لتقليل تأثير الجهد الخارجي على المؤازرة الداخلية إلى حد أكبر.
5. عجلة محاذاة الحماية الخلفية 28 مجموعة ، عجلة صف مزدوج مجموعات متعددة من إعدادات الصلب المحمل ، محاذاة أفضل ، عجلات أكثر متانة ودائمة.
المعلمة التقنية لآلة التشكيل ثنائية الأبعاد
| نموذج | J2D-2-6 | J2D-2-8 | J2D-2-10 | JS2D-2-6 |
| عدد المحاور | 3 | 3 | 3 | 4 |
| قطر خط المعالجة (مم) | سلك صلب ø2-4 | سلك صلب ø2-6 | سلك صلب ø2-8 | سلك صلب ø2-4 |
| سلك مرن ø2-6 | سلك مرن ø2-8 | سلك مرن ø2-10 | سلك مرن ø2-6 | |
| عدد عجلات التوصيل (مجموعة) | 3 | 3 | 3 | 3 |
| نظام التحكم | معالج عالي الأداء 32 بت ، يمكنه تخزين 2048 ملفًا ، دقة البرمجة 0.01 | معالج عالي الأداء 32 بت ، يمكنه تخزين 2048 ملفًا ، دقة البرمجة 0.01 | معالج عالي الأداء 32 بت ، يمكنه تخزين 2048 ملفًا ، دقة البرمجة 0.01 | معالج عالي الأداء 32 بت ، يمكنه تخزين 2048 ملفًا ، دقة البرمجة 0.01 |
| أقصى سرعة للسلك (M / MIN) | 80 | 70 | 60 | 90 |
| اتجاه الحركة | يمكن رفع القالب الدوار وخفضه ، ويمكن تحقيق الحركة الإيجابية والسلبية | يمكن رفع القالب الدوار وخفضه ، ويمكن تحقيق الحركة الإيجابية والسلبية | يمكن رفع القالب الدوار وخفضه ، ويمكن تحقيق الحركة الإيجابية والسلبية | يمكن رفع القالب الدوار وخفضه ، ويمكن تحقيق الحركة الإيجابية والسلبية |
| دقة توصيل الأسلاك (مم) | ± 0.1 | ± 0.1 | ± 0.1 | ± 0.1 |
| صمام الملف اللولبي والكمية | لا شيئ | لا شيئ | لا شيئ | 3 |
| مدخل الطاقة | 380 فولت ، 50/60 هرتز | 380 فولت ، 50/60 هرتز | 380 فولت ، 50/60 هرتز | 380 فولت ، 50/60 هرتز |
آلة تشكيل ثنائية الأبعاد ، والتي يمكن أن تشكل حديدًا مسطحًا في صندوق ، قطع ناقص ، زاوية متعددة الأضلاع ، مريحة وذكية.
وصف مفصل
(1) تخطيط هيكل المخطط التفصيلي:
تصميم الطائرة للمعدات متخصص في نوع الإطار ونوع النجمة وتصميم تشكيل الشكل ثنائي الأبعاد الآخر للأسلاك المستديرة والأسلاك المسطحة وقضبان الأسلاك الأخرى.يتم تثبيت علبة الزنبرك المؤازرة مع جسم الطائرة ، ومجهزة بتشطيب CNC ، والتشطيب CNC ، والجهاز بأكمله مرن ومستقر وفعال وموفر لليد العاملة.
(2) كل جزء من أجزاء الجهاز:
يمكن للجهاز تقويم السلك الواقي + المشبك + تغذية الأسلاك الدقيقة + التشكيل + القطع دفعة واحدة.
(3) تشكيل دقة التحكم:
يمكن برمجة المعدات للتحكم في تحديد متطلبات دقة الجزء ، وذلك لتلبية متطلبات التشكيل المختلفة للفروقات
(4) أسلاك نظام الذاكرة ومختلف الأشكال.
الجهاز لديه وظيفة تخزين الذاكرة ، والتي يمكن أن تحفظ الصيغة المعالجة.عند إعادة المعالجة ، تحتاج فقط إلى نقل الصيغة مباشرة لإكمال معالجة تشكيل الأسلاك ، ويمكن تخزين 2048 ملفًا للبرمجة.
عرض منتج الإنتاج

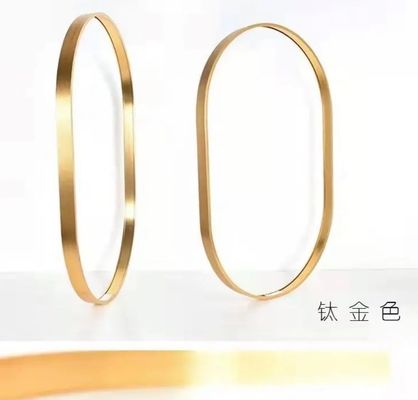

إطار مرآة بيضاوي من الحديد المسطح
إطار مربع الحديد المسطح
