لحام صف التردد المتوسط ​​لشبكة الفولاذ المقاوم للصدأ

لحام صف التردد المتوسط ​​لشبكة الفولاذ المقاوم للصدأ

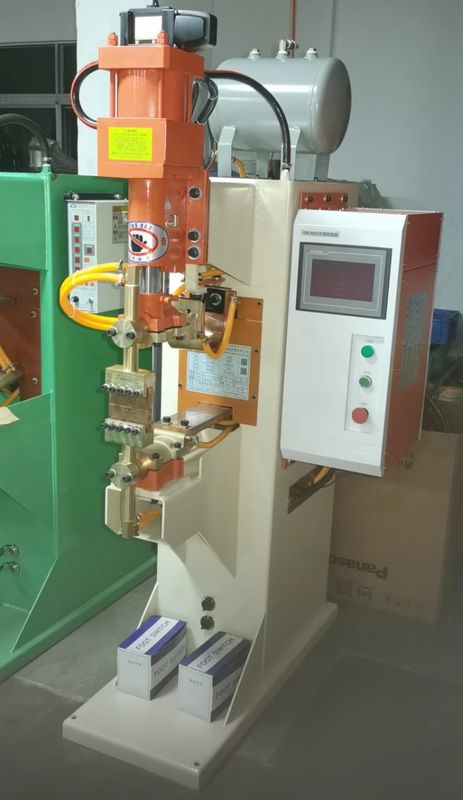

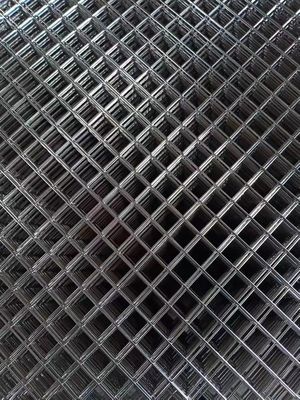

آلة لحام صف التردد المتوسط ​​، تستخدم بشكل رئيسي للشبكة غير القابل للصدأ ، لحام متعدد النقط.

اللحام صلب والسطح جميل.

مقارنة بين جهاز التحكم في اللحام بمقاومة التيار المستمر بالتردد المتوسط ​​والتحكم في التيار المتردد

1. عندما يمر تيار التيار المتردد عبر منطقة اللحام ، فإنه سوف يتباعد بسبب تأثير السطح.على العكس من ذلك ، فإن آلة اللحام بالتردد المتوسط ​​تنتج تيار DC مع تموج صغير جدًا
منطقة اللحام لها "تأثير تجميع" باتجاه المركز.يمكنها تركيز حرارة اللحام وتقليل المنطقة المتأثرة بالحرارة حول نقطة اللحام.هذه الميزة مهمة بشكل خاص في لحام الألواح متعددة الطبقات والألواح السميكة ؛
2. آلة اللحام بالتيار المتردد تتبنى وضع التقطيع AC ، لذلك فهي تتميز بخصائص التيار المتقطع وذروة التيار العالي ، مما يتسبب في لحام آلة اللحام بالتيار المتردد.
من السهل إنتاج الكثير من الترشيش أثناء عملية اللحام ، مما يؤدي إلى إتلاف سطح اللحام وجلب الكثير من العمل للشركة المصنعة.آلة اللحام DC ذات التردد المتوسط ​​تنتج تيار مستمر مستمر ، مع تيار ثابت ودقة تحكم عالية.بالإضافة إلى ذلك ، يضمن تأثير التجميع لتيار التيار المستمر عدم وجود ترشيش قليل أو عدم وجود ترشيش أثناء اللحام.
3. يقوم جهاز التحكم بالتيار المستمر بالتردد المتوسط ​​بإخراج تيار مستمر مع تموج صغير جدًا ، بدون تأثير عبور صفري ، لذلك فهو يتمتع بمزايا لا يمكن الاستغناء عنها في السبائك الخفيفة ، والفولاذ المقاوم للحرارة ، والأجزاء الدقيقة ، ولحام اللحام عالي السرعة ، والمناسبات التي تتطلب متطلبات عالية لجودة اللحام. .

خصائص الأداء

تتميز وحدة التحكم في اللحام بالمقاومة DC ذات التردد المتوسط ​​بالمزايا التالية:
إنها مناسبة بشكل خاص للتوصيل الدقيق للنحاس والألمنيوم والنيكل والموليبدينوم والتنغستن والمنغنيز والذهب والفضة وغيرها من المعادن غير الحديدية والثمينة.يستخدم على نطاق واسع في مصانع البطاريات ، ومصانع مصدر الضوء الكهربائي ، والسيارات ، والأجهزة الطبية ، ومحطات الاتصالات الكهروضوئية ، ومصانع المحركات الدقيقة ، ومحثات الرقائق ، وملفات الأسلاك المطلية بالمينا ذات درجة الحرارة العالية / الأسلاك المطلية بالمينا فائقة الدقة (بحد أدنى 0.02 مم) مع ارتفاع متطلبات العملاء ، لحام الأسلاك المعدنية ، كوب النيكل ، لحام أسلاك القطع ، لحام CCFL ، الصمامات ، لحام الفتيل ، إلخ.
1. عندما يمر تيار التيار المتردد عبر منطقة اللحام ، فإنه يتباعد بسبب تأثير السطح.على العكس من ذلك ، فإن تيار التيار المستمر الناتج عن تموج صغير من آلة اللحام ذات التردد المتوسط ​​له "تأثير الكتلة" إلى المركز عند المرور عبر منطقة اللحام.يمكنها تركيز حرارة اللحام وتقليل المنطقة المتأثرة بالحرارة حول مفصل اللحام.هذه الميزة مهمة بشكل خاص في لحام الألواح متعددة الطبقات والألواح السميكة ؛
2. الناتج من آلة اللحام DC ذات التردد المتوسط ​​هو DC المستمر ، مع تيار ثابت ودقة تحكم عالية.إلى جانب تأثير التجميع للتيار المستمر ، يمكن أن يضمن عدم وجود ترشيش ضئيل أو معدوم في عملية اللحام.
3. يقوم جهاز التحكم بالتيار المستمر بالتردد المتوسط ​​بإخراج تيار التيار المستمر بتموج صغير جدًا وبدون تأثير عبور صفري.لذلك ، لديها مزايا لا يمكن الاستغناء عنها في السبائك الخفيفة ، والفولاذ المقاوم للحرارة ، والأجزاء الدقيقة ، ولحام اللحام عالي السرعة ، والمناسبات التي تتطلب جودة لحام عالية.

اسماء اخرى

آلة لحام البقعة ، آلة لحام البقعة ذات التردد المتوسط ​​، آلة اللحام ،،

آلة لحام بقعة الجوز للسيارات ، آلة لحام بقعة لوحة النحاس ، آلة لحام بقعة لوحة المجلفن ، آلة لحام بقعة الفولاذ المقاوم للصدأ

وصف المنتج



مقارنة بين التردد المتوسط ​​وتأثيرات اللحام بتردد الطاقة







2.مركز التحكم: محول التردد المتوسط ​​+ صندوق التحكم الكهربائي بالتردد المتوسط



3. وظائف مجلس الوزراء الكهربائية



1. تردد انتاج الطاقة: 1 كيلو هرتز ~ 4 كيلو هرتز؛
2. برمجة حتى 32 فئة من مواصفات اللحام.
3. ثلاث مراحل عملية التسخين: التسخين المسبق ، اللحام والتلطيف.في قسم اللحام ، يمكنك تحديد المقاطع المتزايدة والمتناقصة وأوقات الدورات ؛

4. منفذ الإدخال / الإخراج القابل للبرمجة: إخراج ثلاثي الأجزاء قابل للبرمجة للتكيف بشكل أفضل مع PLC ، والروبوت ، وما إلى ذلك ؛
5. تعد أنظمة العد مثل عد وصلات اللحام ، وعدد قطع العمل ، ورقم التعبئة ، وعد صقل الإلكترود ، ملائمة لإدارة المخرجات.
6. وظيفة التحكم في الاتصال ورمز BCD: يمكن توصيلها خارجيًا بالكمبيوتر الصناعي ، PLC وغيرها من المعدات لتحقيق التحكم عن بعد والإدارة التلقائية ؛

7. الملف الثانوي يغذي تيار اللحام الثانوي في الوقت الحقيقي ويشارك في الحلقة المغلقة لتحقيق تحكم أكثر دقة في تيار اللحام ؛
8. وظيفة النسخ لمواصفات اللحام ومعلمات العملية لتعيين معلمات المواصفات بسهولة وسرعة.
9. تسجل وظيفة تسجيل تيار اللحام اللحام ، تيار آخر 20 مرة لسهولة الرجوع إليها ؛

10. وظيفة تسجيل الإنذار لتسهيل مراجعة معلومات الإنذار التاريخية.
11. دقة التحكم الحالية: 5.





خصائص المحولات المبردة بالمياه ذات التردد المتوسط



خصائص محول التردد المتوسط:
1. يتكون محول التردد المتوسط ​​من وحدة المعدل ، قلب الحديد ، نظام الدوران المبرد بالماء.
2. جهد الخرج الثانوي المنخفض والتيار العالي للمحول.
3. معدل الحمل المستمر للمحول منخفض والعمل متقطع.

4. قوة نقل عالية من المحولات.
5. تردد العمل هو 1 كيلو هرتز.
6. الناتج هو DC ، ومحاثة الدائرة الثانوية صغيرة ، والكفاءة الحرارية تحسنت بشكل كبير.
7. الإخراج هو DC.نظرًا لتأثير تجميع الحزمة للتيار المستمر ، يمكن تركيز حرارة اللحام ويمكن تقليل المنطقة المتأثرة بالحرارة حول مفصل اللحام.هذه الميزة مهمة بشكل خاص في لحام الألواح متعددة الطبقات والألواح السميكة ؛
8. إن اللب المغناطيسي لمحول التردد المتوسط ​​مصنوع من شريط قاعدة حديد نانو غير متبلور.تتميز المواد القائمة على الحديد غير المتبلور النانومترية بمزايا كثافة التدفق المغناطيسي العالية ، والنفاذية العالية ، ودرجة حرارة Curie العالية والاستقرار الحراري العالي ، فضلاً عن فقدان تيار الدوامة الصغير ، وفقدان الحديد المنخفض وقوة الحث المغناطيسي العالية.



عرض ورشة العمل لآلة لحام البقعة ذات التردد المتوسط
