آلة لحام البقعة متعددة الرؤوس بتردد متغير

آلة لحام البقعة متعددة الرؤوس بتردد متغير

مقدمة لهذه الآلة

       هذه الآلة عبارة عن آلة لحام صف من نوع جسر الرافعة لتحويل التردد ، والمحول من النوع AC ، وصندوق التحكم الكهربائي هو نوع تحويل التردد.يمكن أن يضمن كلاً من قوة اللحام وتيار اللحام المستقر.علاوة على ذلك ، فإن تأثيره ضئيل على شبكة الطاقة ويوفر الكهرباء ، وهو أمر مناسب جدًا لحالة وجود العديد من المصانع والآلات بشبكات الطاقة غير الكافية.إنها مزيج من آلة اللحام AC وآلة اللحام ذات التردد المتوسط.

مضيف آلة اللحام العملاقة

1. جهد الدخل 380V ، الطاقة 150KVA * 2 ، هناك 18 أسطوانة ثلاثية الطبقات ، العرض الداخلي للآلة 2300mm ، وعرض اللحام الفعال 2000mm.قالب لحام صف اللحام مجهز بقطب كهربائي نحاسي كروم بطول 100 مم.
2. المحول الرئيسي مصنوع من ملف نحاسي أحمر كامل ، فولاذ سيليكون عالي الجودة ، محول قوي ، تيار قوي ، وأقصى حد قصير-تيار الدائرة هو 32000A وهناك تبريد دوران المياه ، وجهاز التحكم في درجة الحرارة ، ويمكن أن تعمل الحماية الشاملة للآلة لفترة طويلة مع التيار العالي.سوف يتم إيقاف التحميل الزائد تلقائيًا.

3. صندوق التحكم عبارة عن صندوقين للتحكم في تحويل التردد.تردد التحكم في جهاز التحكم في تحويل التردد هو 5 كيلو هرتز ، مع دقة تحكم عالية وتيار ثابت ، وذلك لضمان أن عملية اللحام تقلل من تناثر اللحام ويكون تأثير اللحام أفضل.

4. الأسطوانة عبارة عن أسطوانة ثلاثية الطبقات قابلة للتعديل ، وهي سريعة وقوية وسهلة الضبط.صمام الملف اللولبي من تايوان Yadeke ، مستقر ودائم.

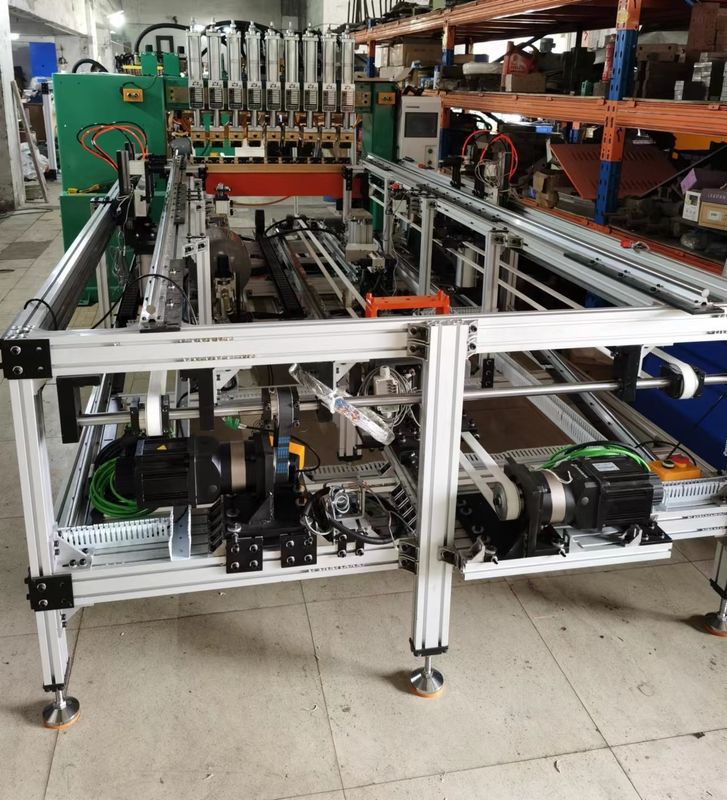

مجموعتان من قوالب التبادل العلوية والسفلية لرف التغذية الأوتوماتيكي لآلة اللحام العملاقة

1. مجموعتين من قوالب دفع اللحام الشبكي ، ومجموعتين من القوالب يتم تبديلها لأعلى ولأسفل من أجل اللحام.وفر الوقت والمساحة.يتم استخدام قالب الدفع لتثبيت قالب اللحام ، وليس قالب التثبيت الذي يمكن لحامه مباشرة.

2. مساحة تركيب القالب بحد أقصى 2m عرض * 1.5m شبكة طويلة.

3. هناك مجموعتان من المحركات المؤازرة ومجموعة واحدة من واجهة PLC + بين الإنسان والآلة.التصميم سهل الاستخدام وسهل الضبط.

4. أثناء التشغيل ، تقوم الآلة تلقائيًا بإرسال القالب للحام ، وإرجاع القالب تلقائيًا ، وإخراج القالب تلقائيًا.

5. دعم ملف الألمنيوم الموسع والسميك مستقر وصلب ، وسهل الضبط.

ملخص:

تهتم المعدات باللحام متعدد النقاط ، مما يوفر الوقت والعمالة والكفاءة العالية.يتم تخصيصها بشكل عام وفقًا لظروف المنتج ومتطلبات العملاء.

بواسطة المحول:

يمكن تحويله إلى نوع محول مزدوج ونوع محول فردي ونوع تردد متوسط ​​ونوع تحويل التردد.

اسماء اخرى

وفقًا لعدد الأسطوانات المضاعفة للقوة:

يمكن تحويله إلى 4-20 اسطوانة.

حسب حجم المنتج:يمكن صنعه بعرض 1 متر وطول 1.35 متر.أو 1.5 م ، 1.35 م طويلة ، أو 2 م * 1.35 م ، أنواع كثيرة.إذا كان منفذًا لخزانة التحميل ، فمن الأفضل جعله في نطاق 1.5 متر * بطول 1.35 متر.

حسب وضع التغذية:

يمكن دفعها يدويًا ، وتغذية القوالب الأمامية والخلفية تلقائيًا ، وتبادل تغذية القالب لأعلى ولأسفل تلقائيًا.

أسم آخر

ماكينة لحام نقطي عملاقة ، ماكينة لحام صف عملاقة ، ماكينة لحام نقطي متعددة الرؤوس ،

متعددة بقعة لحام ، شبكة لحام صف ، آلة لحام بقعة متعددة الأسطوانات ،

تخزين بقعة لحام

آلة لحام البقعة ، آلة لحام البقعة بضغط الهواء ، آلة لحام الصف ،

آلة لحام تعمل باللمس ، آلة لحام بعقب ، آلة لحام بقعة هوائية ،

آلة لحام البقعة المتعددة ، آلة لحام البقعة ذات التردد المتوسط ​​، آلة لحام ، تعمل بالهواء المضغوط

آلة لحام ، آلة لحام البقعة عالية الطاقة ، آلة لحام البقعة الدقيقة ،

آلة لحام بقعة الصفائح المعدنية ، آلة لحام بقعة الأسلاك ، آلة لحام بقعة المقاومة ،

آلة لحام البقعة الجوز ، آلة لحام البقعة AC ، آلة لحام البقعة ثلاثية الطور ،

آلة لحام البقعة الفولاذية المقاومة للصدأ ، آلة لحام البقعة المجلفنة ، آلة لحام البقعة المخصصة ،

آلة لحام البقعة الخاصة ، آلة لحام البقعة بالبطارية ، آلة لحام البقعة التايوانية ،

آلة لحام البقعة الشبكية ، آلة لحام البقعة متعددة الأسطوانات ، آلة لحام البقعة العملاقة ،

آلة لحام بقعة شبكة سلكية ، آلة لحام بقعة DC ، آلة لحام بقعة صغيرة ،

و

بالمقارنة مع جهاز التحكم AC بتردد الطاقة المشترك ، فإن جهاز التحكم في العاكس لديه المزايا التالية

1. تردد التحكم في جهاز التحكم بالتردد المتغير AC هو 5KHZ ، مع دقة تحكم عالية وتيار ثابت ، وذلك لتقليل تناثر السوائل أثناء اللحام.
2. لأن آلة لحام التيار المتردد ذات التردد المتغير تستخدم محول تردد الطاقة ، فمن السهل جدًا والمريح تحويل آلة اللحام بتردد الطاقة.من الضروري فقط استبدال وحدة تحكم التيار المتردد بتردد الطاقة الأصلي بجهاز تحكم التيار المتردد المتغير التردد ؛
3. الألمنيوم ، الصفيحة المجلفنة ، الفولاذ عالي التوتر ، الفولاذ المقاوم للصدأ ، سبائك المغنيسيوم ، الفولاذ الكربوني والتيتانيوم يمكن أن تكون ملحومة بتأثير لحام جيد.
4. مدخل الطاقة AC 380V ثلاثي الأطوار يحل مشكلة مدخلات شبكة الطاقة ثلاثية الطور غير المتوازنة ، مع عامل الطاقة العالي.
5. لأن محول التردد المتوسط ​​المستخدم لوحدة التحكم بالتيار المستمر بالتردد المتوسط ​​له صمام ثنائي مقوم ، وهناك انخفاض جهد أنبوب 0.7 فولت على الصمام الثنائي ، والذي سيؤدي إلى فقد الطاقة.كلما زاد التيار ، زاد فقدان الطاقة على الصمام الثنائي.لذلك ، فإن جهاز التحكم في التيار المتردد ذو التردد المتغير لديه مزايا أكثر في التطبيقات عالية الطاقة.



مبدأ لحام البقعة



المعايير الفنية:

机型 نموذج	额定 容量 القدرة المقدرة KVA	输入 电压 جهد الإدخال V	额定 频率 التردد الاسمي هرتز	最大 短路 电流 الحد الأقصى لتيار ماس كهربائى
دينار - 60	60	380	50/60	22000
80 دينار	80	380	50/60	28000
100 دينار	100	380	50/60	30000
دينار -120	120	380	50/60	32000
150 دينار	150	380	50/60	34000
JDX-35	35	380	50/60	15000
جدكس -50	50	380	50/60	20000
