ماكينة لحام نقطي متعددة الرؤوس مزود طاقة بتردد متوسط ​​مزود طاقة بتردد متغير

لحام متعدد الرؤوس
مصدر طاقة بتردد متوسط
مصدر طاقة متغير التردد

مقدمة لهذا التردد المتغير

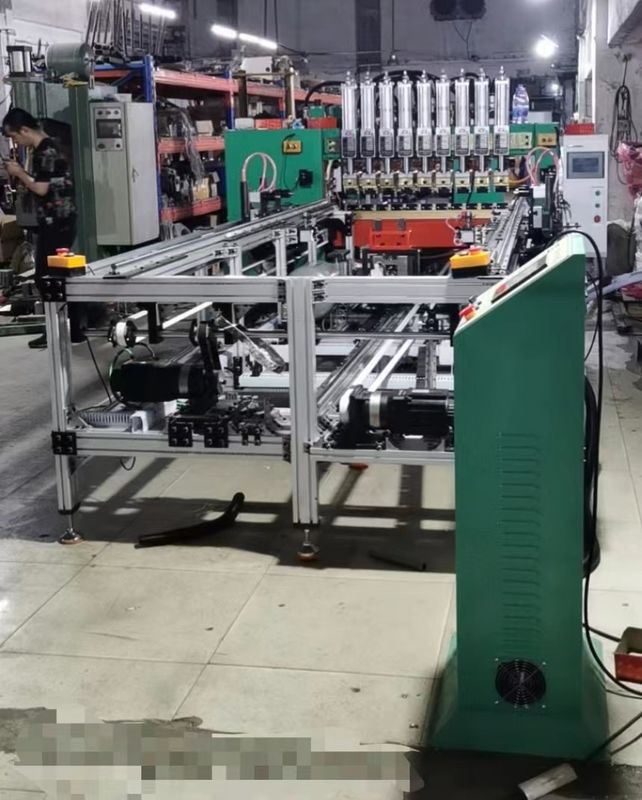

مضيف آلة اللحام العملاقة

1.150KVA * 1 محول نحاسي مبرد بالماء من تايوان ، 9 أسطوانات من طبقتين ، عرض الماكينة 1200 مم ، عرض اللحام الفعال 1000 مم.يتم توفير تسعة أقطاب من النحاس البريليوم بطول 100 مم ، والتي يمكن تعديلها وفقًا للاحتياجات الفعلية.مجموعة من نظام تحويل التردد.

2. المحول الرئيسي هو نوع التحكم بدرجة الحرارة المبردة بالماء التايواني ، جميع لفائف النحاس الأحمر ، فولاذ السيليكون عالي الجودة الجديد ، محول قوي ، تيار قوي ، أقصى تيار دائرة قصر 32000A ولديه جهاز دوران المياه والتحكم في درجة الحرارة ، والذي يمكنه حماية كاملة للجهاز من العمل لفترة طويلة مع ارتفاع التيار.لديها وظيفة الحماية التلقائية من انقطاع التيار الكهربائي لعملية التحميل الزائد.3. جهاز التحكم بالتردد المتغير ، مع التيار الناعم وتأثير اللحام الجيد ، له تأثير عازلة جيد على شبكة الطاقة.صمام الملف اللولبي Yadeke التايواني سريع الاستجابة ودائم.

4. الأسطوانة عبارة عن أسطوانة قابلة للتعديل من طبقتين ، وهي مناسبة لضغط الأسلاك الصغيرة.إنه سريع وقوي وسهل الضبط ومريح لضبط المسافة وضغط الهواء.

5. هيكل الإطار الرئيسي من هيكل مقوى باللوح المعدني السميك ، متين ومتين.
جهاز التغذية الأوتوماتيكي:

1. مجموعتين من قوالب دفع اللحام الشبكي ، ومجموعتين من القوالب يتم تبديلها لأعلى ولأسفل من أجل اللحام.وفر الوقت والمساحة.يتم استخدام قالب الدفع لتثبيت قالب اللحام ، وليس قالب التثبيت الذي يمكن لحامه مباشرة.

2. مساحة تركيب القالب القصوى هي شبكة 1m * 1.2m.

3. هناك مجموعتان من المحركات المؤازرة ومجموعة واحدة من واجهة PLC + بين الإنسان والآلة.التصميم سهل الاستخدام وسهل الضبط.واجهة العرض باللغة الإنجليزية.

4. عند العمل ، دائري يدويًا ، تقوم الآلة تلقائيًا بإرسال القالب للحام ، وإرجاعه تلقائيًا ، وإخراج القالب تلقائيًا ، وإخراج المواد.

5. توسيع وتثخين دعامة الألومنيوم لضمان الاستقرار على المدى الطويل.

ملخص:

تهتم المعدات باللحام متعدد النقاط ، مما يوفر الوقت والعمالة والكفاءة العالية.يتم تخصيصها بشكل عام وفقًا لظروف المنتج ومتطلبات العملاء.

بواسطة المحول:

يمكن تحويله إلى نوع محول مزدوج ونوع محول فردي ونوع تردد متوسط ​​ونوع تحويل التردد.

اسماء اخرى

وفقًا لعدد الأسطوانات المضاعفة للقوة:

يمكن تحويله إلى 4-20 اسطوانة.

حسب حجم المنتج:يمكن صنعه بعرض 1 متر وطول 1.35 متر.أو 1.5 م ، 1.35 م طويلة ، أو 2 م * 1.35 م ، أنواع كثيرة.إذا كان منفذًا لخزانة التحميل ، فمن الأفضل جعله في نطاق 1.5 متر * بطول 1.35 متر.

حسب وضع التغذية:

يمكن دفعها يدويًا ، وتغذية القوالب الأمامية والخلفية تلقائيًا ، وتبادل تغذية القالب لأعلى ولأسفل تلقائيًا.

أسم آخر

ماكينة لحام نقطي عملاقة ، ماكينة لحام صف عملاقة ، ماكينة لحام نقطي متعددة الرؤوس ،

متعددة بقعة لحام ، شبكة لحام صف ، آلة لحام بقعة متعددة الأسطوانات ،

تخزين بقعة لحام

بالمقارنة مع جهاز التحكم AC بتردد الطاقة المشترك ، فإن جهاز التحكم في العاكس لديه المزايا التالية

1. تردد التحكم في جهاز التحكم بالتردد المتغير AC هو 5KHZ ، مع دقة تحكم عالية وتيار ثابت ، وذلك لتقليل تناثر السوائل أثناء اللحام.
2. لأن آلة لحام التيار المتردد ذات التردد المتغير تستخدم محول تردد الطاقة ، فمن السهل جدًا والمريح تحويل آلة اللحام بتردد الطاقة.من الضروري فقط استبدال وحدة تحكم التيار المتردد بتردد الطاقة الأصلي بجهاز تحكم التيار المتردد المتغير التردد ؛
3. الألمنيوم ، الصفيحة المجلفنة ، الفولاذ عالي التوتر ، الفولاذ المقاوم للصدأ ، سبائك المغنيسيوم ، الفولاذ الكربوني والتيتانيوم يمكن أن تكون ملحومة بتأثير لحام جيد.
4. مدخل الطاقة AC 380V ثلاثي الأطوار يحل مشكلة مدخلات شبكة الطاقة ثلاثية الطور غير المتوازنة ، مع عامل الطاقة العالي.
5. لأن محول التردد المتوسط ​​المستخدم لوحدة التحكم بالتيار المستمر بالتردد المتوسط ​​له صمام ثنائي مقوم ، وهناك انخفاض جهد أنبوب 0.7 فولت على الصمام الثنائي ، والذي سيؤدي إلى فقد الطاقة.كلما زاد التيار ، زاد فقدان الطاقة على الصمام الثنائي.لذلك ، فإن جهاز التحكم في التيار المتردد ذو التردد المتغير لديه مزايا أكثر في التطبيقات عالية الطاقة.

الخصائص الوظيفية الرئيسية لوحدة تحكم تحويل التردد

1. التردد المتغير لإمداد الطاقة الناتج: 25HZ-400HZ قابل للبرمجة.
2. يمكن برمجة ما يصل إلى 64 فئة من مواصفات اللحام.
3. ثلاث مراحل عملية التسخين: التسخين المسبق ، اللحام والتلطيف.في قسم اللحام ، يمكنك تحديد الأقسام المتزايدة والمتناقصة وعدد الدورات ؛
4. منفذ الإدخال / الإخراج القابل للبرمجة: إخراج ثلاثي الأجزاء قابل للبرمجة ، تطابق أفضل مع PLC ، الروبوت ، إلخ ؛
5. أنظمة العد مثل عد مفاصل اللحام ، رقم قطعة العمل ، رقم التعبئة و عد صقل القطب تسهل إدارة الإنتاج.
6. وظيفة التحكم في الاتصالات ورمز BCD: يمكن توصيلها خارجيًا بالحاسوب الشخصي الصناعي ، PLC وغيرها من المعدات لتحقيق التحكم عن بعد والإدارة التلقائية ؛
7. يقوم الملف الثانوي بتغذية تيار اللحام الثانوي في الوقت الحقيقي ويشارك في الحلقة المغلقة لتحقيق تحكم أكثر دقة في تيار اللحام ؛
8. يمكن نسخ معلمات عملية اللحام لتسهيل وتعيين معلمات المواصفات بسرعة.
9. تسجل وظيفة تسجيل تيار اللحام تيار اللحام لآخر 20 مرة لتسهيل الرجوع إليها ؛
10. وظيفة تسجيل التنبيه ، مريحة لعرض معلومات التنبيه التاريخية.
11. دقة التحكم الحالية: 5.

المعايير الفنية:



机型 نموذج	额定 容量 القدرة المقدرة KVA	输入 电压 جهد الإدخال V	额定 频率 التردد الاسمي هرتز	最大 短路 电流 الحد الأقصى لتيار ماس كهربائى
دينار - 60	60	380	50/60	22000
80 دينار	80	380	50/60	28000
100 دينار	100	380	50/60	30000
دينار -120	120	380	50/60	32000
150 دينار	150	380	50/60	34000
JDX-35	35	380	50/60	15000
جدكس -50	50	380	50/60	20000
