آلة لحام البقعة الأوتوماتيكية ذات التردد المتوسط

آلة لحام البقعة الأوتوماتيكية ذات التردد المتوسط

اسم:

آلة لحام البقعة ذات التردد المتوسط ​​jlbd،

لحام بقعة الجوز،

آلة لحام بقعة التغذية التلقائية الجوز،

آلة لحام بقعة التغذية التلقائية،

لحام الجوز

الوظيفة والتطبيق:

وظيفة:

يتم استخدامه لتغذية الجوز الأوتوماتيكي ولحام البقعة للصفائح الحديدية أو أنابيب الحديد ، وهو فعال وموفر للوقت وموفر لليد العاملة.

التطبيقات:

صناعة السيارات ، التجميع الميكانيكي ، صناعة الطيران ، بناء السفن.

بالنسبة للمنتجات ذات متطلبات اللحام العالية ، يتم استخدام مصدر الطاقة بالتردد المتوسط ​​بشكل أساسي.إذا لم تكن المتطلبات عالية جدًا ، فيمكن أيضًا استخدام مصدر طاقة بتردد الطاقة.

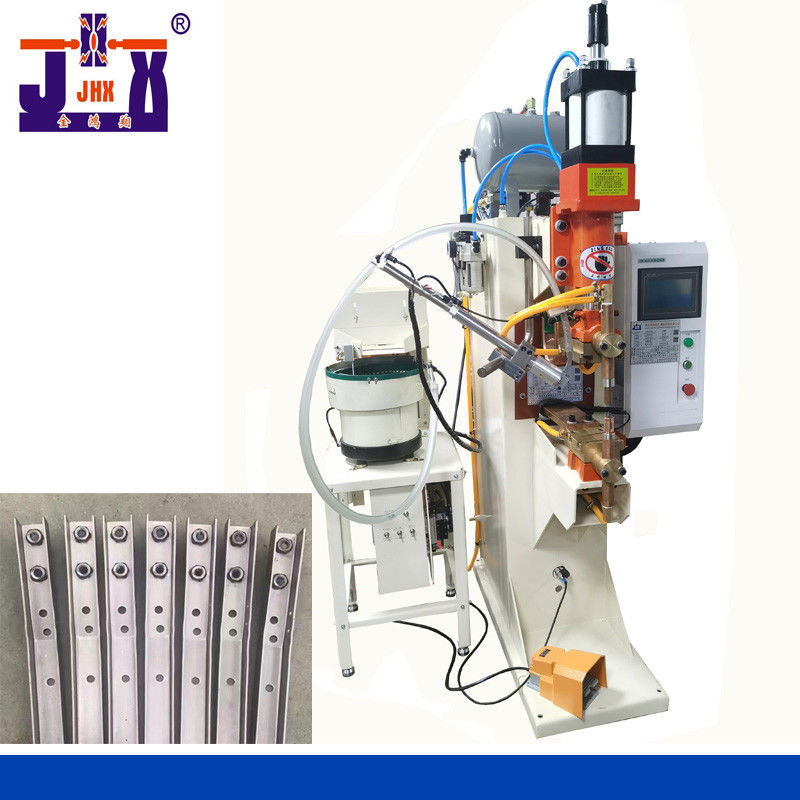

الهيكل العام

خصائص الأداء:

1.تتميز الماكينة بأكملها بتصميم ممتاز ومعالجة دقيقة وتعاون سلس ولحام جميل وثابت.
أنبوب تخزين غاز كبير ، قطعتين عالي الجودة ، قضيب إلكترود لتداول المياه ، أسطوانة مدمجة قابلة للتعديل ، أغطية نحاسية علوية وسفلية سميكة مع أخاديد.

1-1 أسطوانة توصيل قابلة للتعديل ، قطر كبير ، ضغط كبير ، تعديل مناسب للضربة

1-2 يحتوي الغطاء النحاسي الثابت على أخدود على شكل حرف T ، وهو مناسب لتثبيت القالب.

1-3 يمكن لمعالج مصدر الهواء المزدوج التايواني SNS التحكم في ضغط الهواء وتنظيمه ، وتصفية الماء في الهواء ، وتوفير زيت تشحيم لصمام الملف اللولبي.نوعية جيدة ودائمة ومستقرة.

1-4 جهاز استقبال الهواء ذو ​​السعة الكبيرة يجعل آلة اللحام النقطي أكثر استقرارًا هوائيًا.

1-6 الماء المتداول القطب المبرد بالماء

2. جهاز تغذية الجوز الأوتوماتيكي

2-1.تكنولوجيا التصنيع الدقيقة ، والتجميع الدقيق ، والاختبار الصارم ، والأداء المستقر والموثوق

2-2 القرص المهتز يستخدم طريقة غربلة الصواميل ، والتي تختلف عن نوع القرص الدوار.لديها غربلة عالية الكفاءة وصيانة مناسبة للأعطال وضجيج منخفض.يمكن أن تصل صواميل الغربلة إلى 50-80 / دقيقة في الدقيقة ، مما يضمن إمداد الجوز برأس مسدس النقل.بعد عملية التصميم البارعة ، يمكن للجوز أن يصل إلى 99.9٪ من وظيفة مقاومة التفاعل.تم اعتماد تصميم مضاد للتفاعل المتعدد لضمان أن معدل الانعكاس لجوز الخرج هو o.تحتاج المكسرات المختلفة إلى أقراص اهتزازية مختلفة.

2-3 مواصفات الجوز المطبقة: m5-m6-m8-m10-m12 وصمولة شفة دائرية

دبوس تحديد الجوز - سبائك النحاس

عرض على شكل تغذية الجوز

عرض خط أنابيب النقل

3-إذا كان التحكم في الطاقة:

3-1.عندما يمر تيار التيار المستمر الناتج عن تموج صغير من آلة اللحام ذات التردد المتوسط ​​عبر منطقة اللحام ، يكون له "تأثير الكتلة" إلى المركز.يمكنها تركيز حرارة اللحام وتقليل المنطقة المتأثرة بالحرارة حول مفصل اللحام.إنه أكثر فاعلية في لحام الألواح متعددة الطبقات والألواح السميكة.إنه أكثر ملاءمة للحام الدقيق للنحاس والألمنيوم والنيكل والموليبدينوم والتنغستن والمنغنيز والذهب والفضة وغيرها من المعادن غير الحديدية والثمينة.

3-2.تنتج آلة اللحام DC ذات التردد المتوسط ​​تيار مستمر مستمر ، مع تيار ثابت ودقة تحكم عالية.بالإضافة إلى ذلك ، فإن تأثير الكتلة للتيار المستمر يضمن القليل أو عدم وجود ترشيش في عملية اللحام

3-3.تنتج وحدة التحكم DC ذات التردد المتوسط ​​تيارًا مستمرًا مع تموج ضئيل وبدون تأثير عبور صفري ، لذلك فهي أكثر ملاءمة للسبائك الخفيفة والفولاذ المقاوم للحرارة والأجزاء الدقيقة ولحام التماس عالي السرعة والمناسبات ذات متطلبات جودة اللحام العالية.

3-4.إذا تحكم.تردد انتاج الطاقة: 1 كيلو هرتز ~ 4 كيلو هرتز ؛قابلة للبرمجة حتى 32 مجموعة من مواصفات اللحام ؛ثلاث مراحل عملية التسخين: التسخين المسبق ، اللحام والتلطيف ؛دقة التحكم الحالية: 5.

3-5.يتكون اللب المغناطيسي لمحول التردد المتوسط ​​من شريط نانو غير متبلور قائم على الحديد.تتميز المواد القائمة على الحديد غير المتبلور النانو بكثافة تدفق مغناطيسي عالية ، ونفاذية عالية ، ودرجة حرارة عالية من Curie ، واستقرار حراري عالي ، وفقدان تيار صغير ، وفقدان منخفض للحديد ، وقوة حث مغناطيسي عالية.

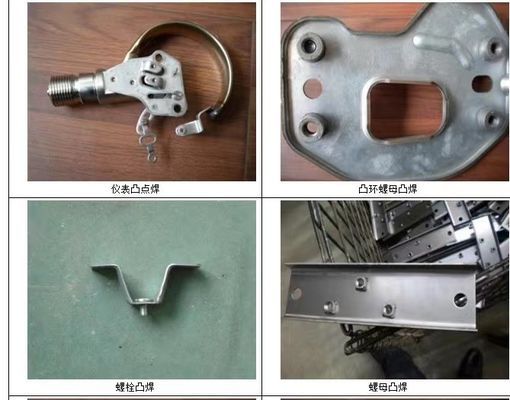

عرض الجوز اللحام

نصيحة دافئة:

يتم ترقية منتجاتنا وتحسينها باستمرار.

إذا تغير اللون أو الهيكل ، يجب أن يسود الكائن الحقيقي.
